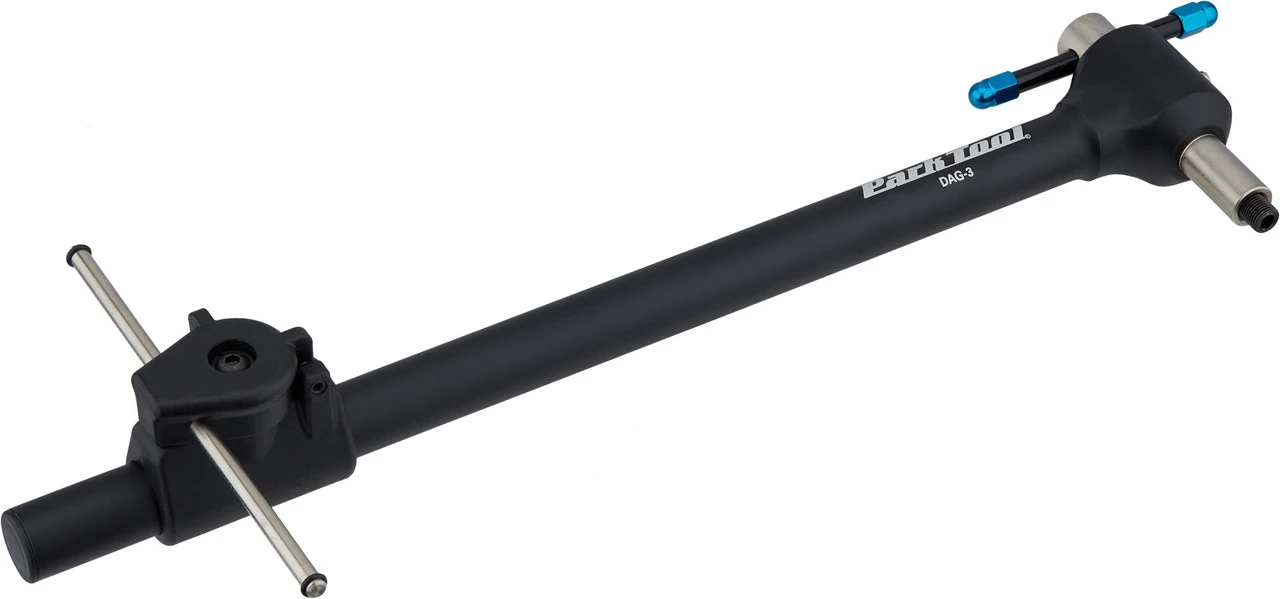

Parktool Outil De Mesure/Redressement DAG-3 Pour Pattes De Dérailleur

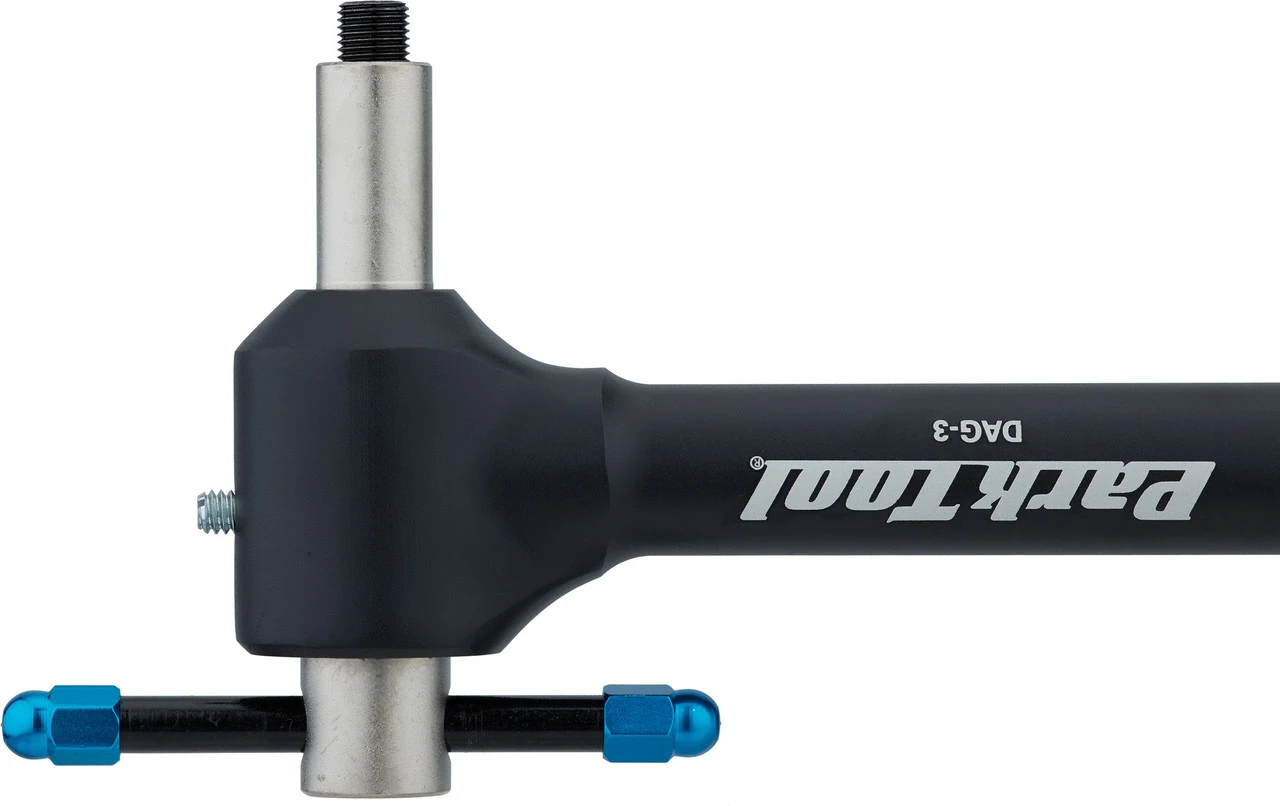

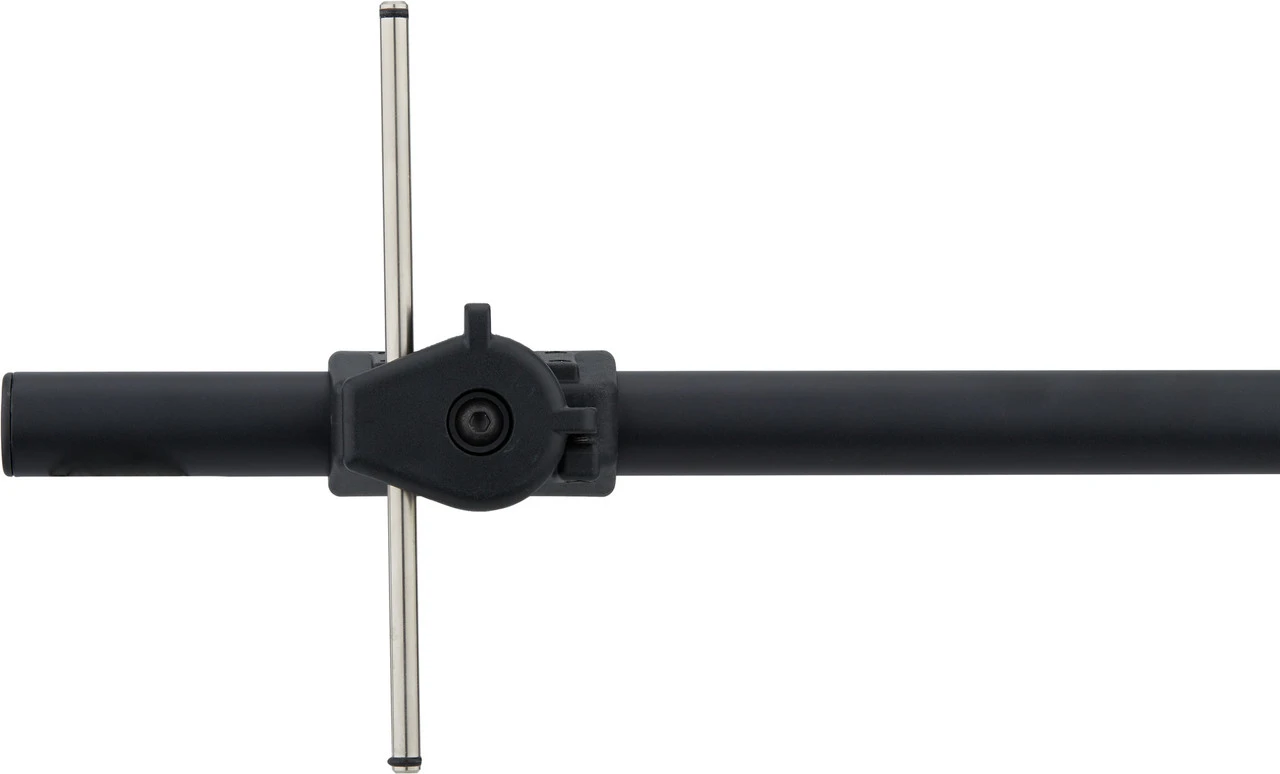

Spécifications :Fonction :préparation du cadreType d’outil:calibreCompatibilité :roues de 16 » à 29+ (ETRTO 317 à 630+)Taille:M10Informations techniques :Matériau :aluminium, acierCaractéristiques :outil léger, précis et réglable de manière flexible pour l’alignement des pattes de dérailleurcorps en aluminium long et usiné avec précision pour une mesure exacte et un ajustement facile avec beaucoup d’effet de levierl’indicateur coulissant et escamotable permet une mesure à 360 degrés, même en présence d’obstacles tels que les haubans, les porte-bagages, etc.la tête basse est idéale pour les pattes de dérailleur à axe traversant et Shimano Direct Mountpointe filetée M10 remplaçablelongueur totale 420 mm (16,5″ )Utilisation :1. Insérer la roue dans le cadre, la jante doit être correctement centrée.
2. Retirer le dérailleur de la patte de dérailleur.
3. Visser l’axe de l’outil dans le trou de fixation du dérailleur.
4. Déplacer l’indicateur de manière à ce que la pointe touche le bord extérieur de la jante.
5. Rabattre l’indicateur vers le bras pour qu’il ne soit pas dans le chemin.
6. Tourner l’outil de 180°.
7. Tourner l’indicateur vers la jante. Si la pointe est à moins de 4 mm du bord extérieur de la jante, la patte de dérailleur est alignée horizontalement. S’il est à 4 mm ou plus de la jante ou s’il appuie contre la jante, le dérailleur est mal aligné. Dans ce cas, tourner l’indicateur vers le moyeu. Utiliser la tige de l’outil comme levier pour aligner correctement la patte de dérailleur. Répéter le contrôle et le pliage jusqu’à ce que l’écart soit inférieur à 4 mm.
8. Ensuite, maintenir l’indicateur dans la même position et faire pivoter l’outil de 90° vers l’arrière. Tourner l’indicateur de manière à ce qu’il soit dirigé vers la jante. Effectuer également le contrôle et le pliage ici. Continuer à tourner l’outil de 180° et procéder de la même manière.
9. Résumé : lorsque la patte de dérailleur est correctement alignée, la pointe de l’indicateur doit juste toucher le bord extérieur de la jante dans une position et avoir moins de 4 mm de jeu dans les trois autres positions. Vérifier et aligner les quatre positions jusqu’à ce que cet état soit atteint.
Remarque du fabricant :La jante doit toujours être tournée de manière à ce que les mesures soient effectuées au niveau du trou de valve, afin que les huit n’affectent pas la précision de la mesure. Il faut toujours mesurer sur le bord extérieur de la jante afin de minimiser les erreurs dues à l’inclinaison du flanc de la jante.
Numéro du fabricant :DAG-3
Contenu :1 x outil de redressement ParkTool DAG-3 pour pattes de dérailleur
